ZH-XFXJ 型消防電氣控制裝置（消防泵自動巡檢控制器）,是為滿足消防電氣控制裝置（消防泵自動巡檢控制設備），符合 GB16806-2006標準設計的一款產品，用于消防泵變頻巡檢控制設備中的邏輯運算、自動遠程信號處理，接觸器驅動，電壓電流顯示及負載故障保護切換。

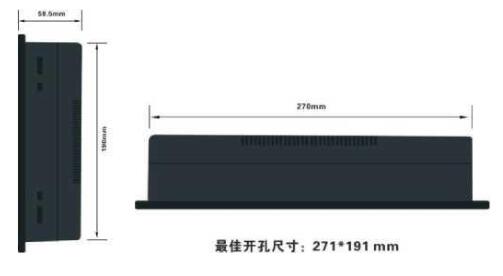

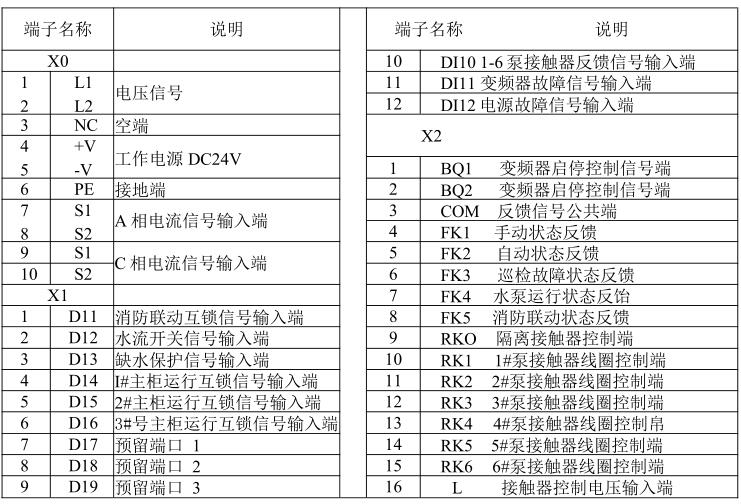

外形尺寸
管理權限密碼設置
本產品設有專門的管理權限密碼，需輸入正確的權限密碼后才能進行對設備的操作控制，控制面板上設有專門的《管理權限》按鍵和密碼顯示窗口，當顯示《———》時代表控制系統已鎖住，通過按住 《管理權限》鍵 5 秒，窗口會閃爍顯示《0 0 0）＞ ,代表可進行輸入權限密碼，通過↑鍵與《↓》鍵 和《→》鍵輸入正確的權限密碼后，按一下《管理權限》鍵，當顯示《run》代表系統已解除權限，可 進行對設備的操作及控制，當再次按一下《管理權限》按鍵時，系統將退出正常操作，進入權限管理并顯示《———》！
當忘記密碼時，可通過同時按住《巡檢啟動》和《巡檢停止》鍵 5 秒以上，數碼管將顯示出之前所設置的密碼值，松開時取消密碼顯示，但并不能解除權限管理！
參數進入方法
在管理權限解除的情況下通過按住《巡檢停止》鍵 5秒方可進入主菜單（此時數顯屏顯示的是 P01）
參數設置方法
當數顯屏顯示 P01 參數代碼時，按《巡檢啟動》鍵與《手/自選擇》鍵可以找出其它參數代碼，當按《巡檢停止》鍵進入該參數的當前設置值，通過按《巡檢啟動》鍵與《手/自選擇》鍵進行修改，再通 過按《管理權限》鍵返回到當前參數代碼。設置完所有的參數需按《管理權限》鍵退出到待機狀態， 才會永久保存修改過的參數。
Group PO 組：應用宏
1、 參數 P01 （第 1位權限密碼）
該參數定義：管理權限的第 1 為都馬沒置值（出廠默認為“1”） 可設置范圍：0?9
2、 參數 P02 （第 2位權限密碼）
該參數定義：管理權限的第 2 為密碼設置值（出廠默認為“2” ） 可設置范范圍： 0?9
3、 參數 P03 （第 3位權限密碼）
該參數定義：管理權限的第 3 為密碼設置值（出廠默認為“3"） 可設置范圍：0?9
請務將密碼 設置為 為 000
4、 參數 P04 （語音開關）
該參數定義：允許開啟或關閉語音提示功能（出廠默認為“1”）
可設置范圍：0 =關閉 1 =開啟
5、 參數 P05 （報警聲開關）
該參數定義：允許開啟或關閉兩只報警器的聲音（岀廠默認為“1” ）
可設置范圍：0=關閉 1=開啟
6、 參數 P06 （接觸器反饋選擇）

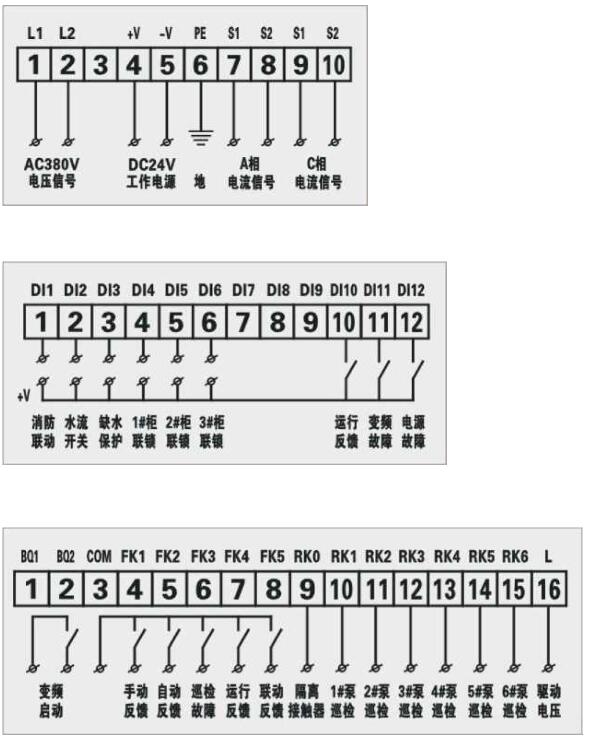

該參數定義：防止接觸器出現主觸點粘住或線圈不工作，造成主回路短路或水泵不啟動或不運行, 釆用接觸器的常開觸點聯鎖，具體接線方法請參照接線原理圖（出廠默認為“1”）
可設置范圍：0=關閉 1=開啟
7、 參數 P07（缺水保護選擇）
該參數定義：缺水保護時的動作（岀廠默認為“1”）
可設置范圍：0=關閉，1=開啟
8, 參數 P08 （缺水保護延時）
該參數定義：缺水信號延時保護動作，防止水面蕩動產生的誤動作（出廠默認為“3”）
可設置范：0?60, （0 =立即動作）單位為：秒
Group P1 組：巡檢設置
9、 參數 P11 （巡檢臺數）
該參數定義：巡檢水泵的數量（出廠默認選擇為“3” ）
可設置范圍：2=一控二 ，3 = 一控三， 4 = 一控四 ，5 = 一控五， 6 = 一控六
此參數應配合 外部 的二次控 制 線原理圖! !
10、 參數 P12 （主柜臺數）
該參數定義：消防泵控制柜的數量（出廠默認選擇為“3” ）
可設置范圍：1 = 1 臺 . 2=2臺. 3=3 臺
11、 參數 P13 （聯鎖信號類型）
該參數定義：消防泉控制機與巡檢聯鎖信號的類型（出廠默認選擇為“1” ）
可設置范圍：1=常開型 2=常閉型
12、 參數 P14 （巡檢周期）
該參數定義：系統對水泵巡檢周期時間（出廠默認選擇為“168” ） 可設置范圍：1-720 單位：取決于 P15
13、參數 P15 （周期單位）
該參數定義；巡檢周期時間的計算單位（出廠默認選擇為“2” ）
可設置范圍：1 =小時單位 2 =分鐘單位
此參數的設立目的是：檢測時采用分 鐘單 位，正常銷售時采用小時 單 位】
14、參數 P16 （巡檢時間）
該參數定義；單泉巡檢的啟動時間（出廠默認為“120” ） 可設置范圍：OFF?5~999,單位為：秒
置 設置 OFF 代表：檢測時做負載 115% 實驗不停機功能！
15、參數 P17 （巡檢間隔時間）
該參數定義：巡檢換泉的間隔時間（出廠默認為“5"） 可設置范圍：1-30,單位為：秒
Group P2 組：電流設置

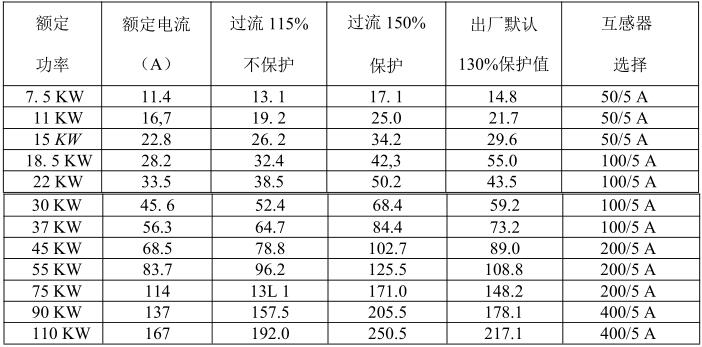

沈陽消防研究所檢測負載電流對照表
16、參數 P21 （額定電流）
額定電流=kW ÷ 0. 38 ÷1.73÷1.0 （此公式適合電阻式負載）
額定電流=kW÷ 0.38÷ 1.73 ÷ 0.8 （此公式適合電感式負載）
該參數定義:水泵的額定電流（出廠默認為“34'）
可設置范圍:10--300,單位為:A
17、參數 P22 （互感器電流比）
該參數定義:電流互感器規格，應和外部電流互感器一致（出廠默認為"75” ）
可設置范圍: 30、50、75、100、150、200、250、300、400 單位為:/5A
電流互感器應選擇精確度較高的型號，建議選用 BH0. 66型 0. 2級
18、參數 P23 （電流偏差效正）
該參數定義：實際電流值與控制器檢測電流值的誤差效正，（出廠默認為“50” ）
可設置范圍:0—100,單位為:A
效正方法：是差多少補多少！
19、參數 P24 （過流保護值）
該參數定義：水泉過載過流的保護設置偵（出廠默認為“130” ）可設置范圍:OFF?120?200,
單位為：%
20、 參數 P25 （過流保護時間）
該參數定義：當運行電流大于 P24 的值，進入延時保護（出廠默認為“5”）可設置范：1-30,
單位為：s
單位為：%
20、 參數 P25 （過流保護時間）
該參數定義：當運行電流大于 P24 的值，進入延時保護（出廠默認為“5”）可設置范：1-30,
單位為：s
Group P3 組：電壓設置
21、 參數 P31 （電壓偏差效正）
該參數定義：電源電壓顯示誤差效田.（出廠默認為“100” ）
可設置范圍:0?200,單位為：V
效正方法：是差多少補多少!
22、 參數 P32 （過壓保護值）
該參數定義：電源過電壓保護.（岀廠默認為“0"”）
可設翌范用：420 ~ 460?OFF 選擇 OFF為關閉過電壓保護功能。單位為：V
23、 參數 P33 （過壓保護延時）
該參數定義：電源過電壓保護時間。（出廠默認為“3”）
可設置范圍:1~30單位為：秒
24、 參數 P34 （欠壓保護值）
該參數定義：電源欠電壓保護.（出廠默認為“OFF” ）
可設置范圍：OFF?260?360 選擇 OFF為關閉欠電壓保護功能。單位為：V
25、 參數 P35 （欠壓保護延時）
該參數定義：電源欠電壓保護時間。（出廠默認選擇為“5”）
可設置范圍:1~30單位為：秒
自動信號接線說明
1、 排水控制
單浮球：接 5#與 6#（接常開）（需選擇一主一備模式）
雙浮球：低水位接 5#與 6#，高水位接 5#與 7# （接常開）（需選擇一控二模式）
2、 給水控制
浮球:接 5#與 6# （接常閉）
電接點壓力表：接 5#接啟動端，6#接下限，7#接上限
3、 上下水池控制（需選擇一主一備模式）
上水池浮球：接 5#與 6# （接常閉）
下水池浮球:接 5#與 7# （接常開）
操作說明
本控制器具有應急啟動開關！（參見接線示意圖）
本控制器具有掉電記憶功能，即默認為掉電前的狀態。
按鍵功能
1、 手動自動：切換手動控制和自動控制模式選擇鍵！
2、 主泵選擇；切換一用一備（一主二備、二主一備）和一控二高低水位控制模式選擇鍵！
當從一控二高低水位控制模式切換到一用一備控制模式需長按此鍵 2 秒以上!
3、 一泵啟動：在手動狀態下 1#水泵的啟動鍵！
4、 一泵停止：在手動狀態下 1#水泵的停止鍵！
5、 二泵啟動：在手動狀態下 2#水泵的啟動鍵！
6、 二泵停在：在手動狀態下 2#水泵的停止鍵！
功能鍵說明
1、在自動狀態下按住一泵啟動鍵 5 秒為切換浮球控制和壓力控制方式的選擇！當在浮球控制狀態下， 按住此鍵 5 秒以上變為壓力控制，當在壓力控制型狀態下，按住此動鍵 5 秒以上變為浮球控制，依次循環，出廠默認為浮球控制。
2、在自動狀態下按住二泵啟動鍵 5 秒為切換選泵控制和輪泵控制！當在選泵控制狀態下，按住此鍵 5秒以上變為輪泵控制，當在輪泵控制型狀態下，按住此動鍵 5秒以上變為選泵控制，依次循環，出廠默認為輪泵控制。輪泵控制是指兩泵交替使用功能，是根據外部信號控制的次數來實現交替功能，選泵控制是根據面板上的主泵選擇鍵對某號選擇來控制的。
3、在手動狀態下，按住主泵選擇鍵 5 秒以上，可將 8#、9#端子的故障信號類型變動，當在常閉型狀態下，按住此鍵 5秒以上變為常開型，當在常開型狀態下，按住此鍵 5秒以上變為常閉型，依次循環，出 廠默然為常閉型。
4、開啟或關閉自動巡檢功能，在任何狀態下按住：泵停止鍵 5 秒為開啟或關閉巡檢功能！巡檢功能： 當開啟巡檢功能，巡檢指示燈會閃爍點亮，控制器會根據每 15天一個周期開始巡檢，每次啟動時間為 10秒。
5、巡檢測試方法,當并啟了巡檢功能.在任何狀態下按住一泵停止鍵 5 秒以上為進入巡檢測試功能。
LED 指示燈
電源指示：指示燈亮時；代表產品已帶電。
巡檢指示：指示燈閃爍亮時：代表開啟巡檢計時功能，滅時代表關閉巡檢功能。
手動狀態：指示燈亮時：代表處于手動模式，可通過右側的按鍵控制啟停。
自動狀態：指示燈亮時：代表處于自手動模式，可通過自動信號端控制啟停。
一泵允許：指示燈亮時：代表選擇的是，一泵主用，二泵備用。
二泵允許：指示燈兌時：代表選擇的是二泵主用，一泵備用。
兩個燈同時亮時，代表選擇一控.：雙泵運行
一泵運行：指示燈亮時；代表 1#水泵處于工作狀態。
二泵運行：指示燈亮時：代表 2#水泵處于工作狀態。
一泵過載：指示燈亮時：代表 1#水泵處于故障狀態。
二泵過載：指示燈亮時：代表 2#水泵處于故障狀態。
